Фотографии оборудования НПО «Химмаш»
Узлы и системы / НПО «Химмаш»

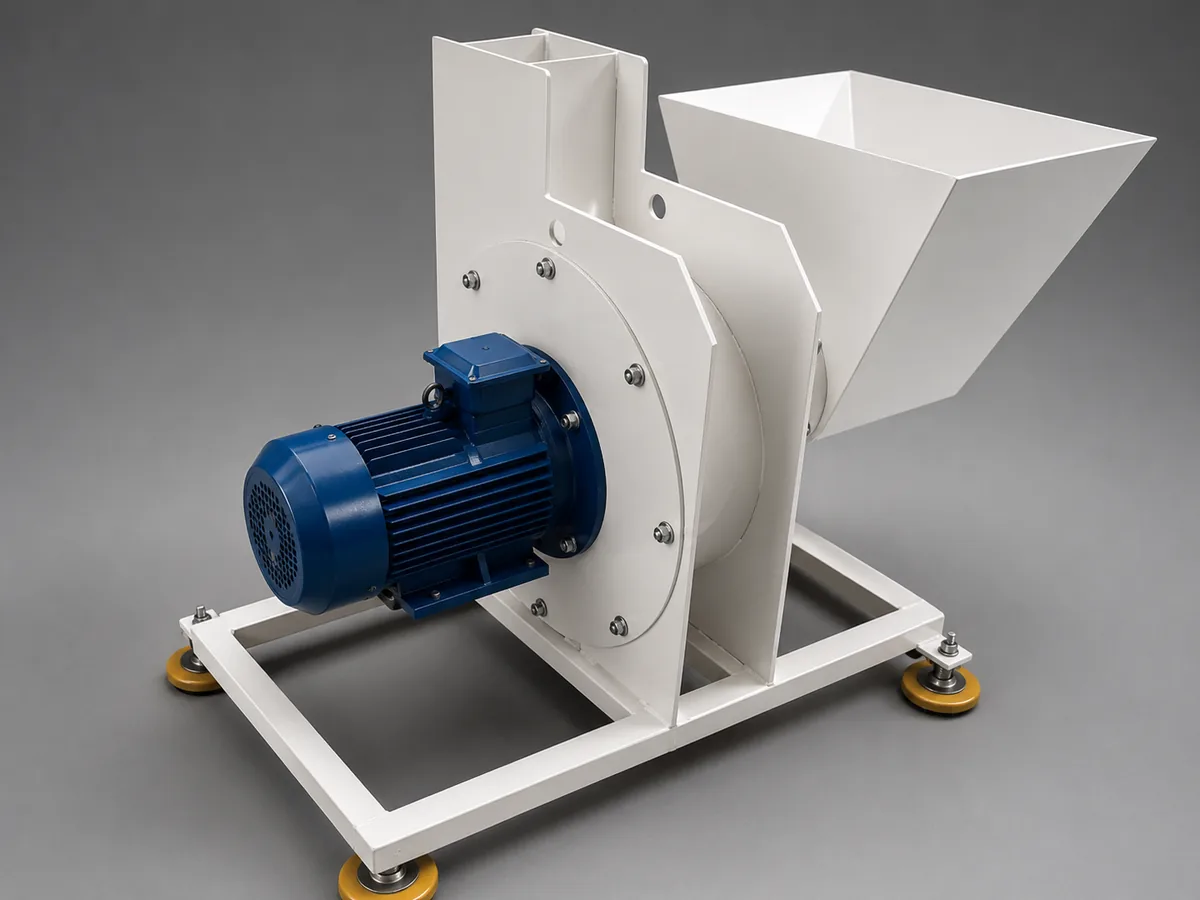

Системы пневмотранспорта гранул, дроблёнки и флексы
Пневмотранспорт гранул, дроблёнки и флексы из линии на склад или в зону фасовки — без ручной перегрузки.
300–500 кг/чПроизводительность
эжектора
эжектора
5–50 мДальность
подачи
подачи
110–160 ммДиаметр
трубопровода
трубопровода
Стоимость
95 000 ₽
без НДС20 рабочих днейСрок поставки
Цена ориентировочная и не является публичной офертой. Точная стоимость — в коммерческом предложении.
Инженер поможет уточнить применимость и комплектацию.
01 — Параметры
Технические
характеристики
| Производительность (эжектор) | 300–500 кг/час |
|---|---|
| Дальность подачи (контактный вентилятор) | 5–50 м |
| Диаметр трубопровода | 110–160 мм |
| Контактный вентилятор, электродвигатели | 3; 5,5; 11 кВт |
| Эжекторный вентилятор, электродвигатели | 3–5,5 кВт |
| Материал | углеродистая сталь, AISI |
02 — Описание
Задача
оборудования

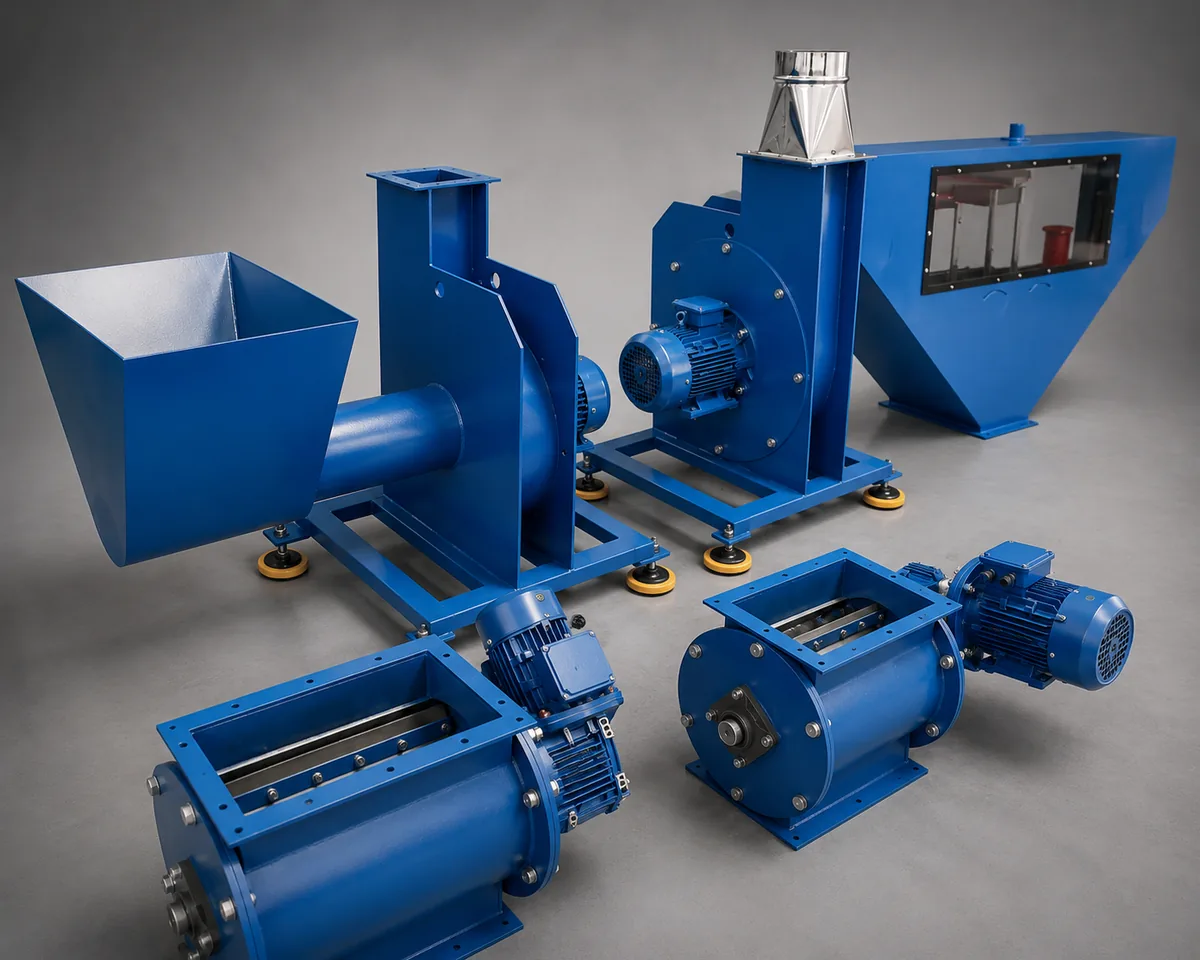

Системы интегрируются с экструзионными линиями и линиями переработки вторичных полимеров. В состав входят контактный вентилятор, вентилятор с эжектором, крыльчатки и вентилятор охлаждения экструдера. Усиленные лопасти и высокоточная балансировка снижают износ и вибрации.
Состав системы
- Контактный вентилятор: сыпучие материалы 5–30 мм, плёнки и нити биг-бэгов 50–100 мм; забор материала с проходом через крыльчатку; дальность подачи 5–50 м; электродвигатели 3; 5,5 и 11 кВт
- Бесконтактный вентилятор с эжектором: сыпучие материалы 5–30 мм и плёнка 30–50 мм; классическая нагнетающая схема; электродвигатели 3–5,5 кВт
- Эжектор: производительность 300–500 кг/час, трубопровод 110–160 мм, углеродистая сталь или AISI
03 — Как устроено
Воздух несёт сырьё
без ручной перегрузки
Интерактивная схема по фото, характеристикам и открытым источникам. Контактный вентилятор забирает материал из воронки через крыльчатку и гонит его по трубе в приёмный бункер.
- Крыльчатка контактного вентилятора: материал проходит прямо через неё
- Гранулы, дроблёнка 5–30 мм или плёнка 50–100 мм; труба 110–160 мм
Загружаем схему…
04 — Условия поставки
До запуска —
всё по порядку.
Предоплата и расчёт после изготовления.
Гарантия с момента отгрузки.
Транспортной компанией.
